エッチング加工品へのテープ接着加工

エッチング加工品+接着加工

【テープ接着加工】
平井精密工業は、得意としているエッチング加工の後に、テープを接着までを対応し、ご提供する事が出来ます。テープには様々な種類が有りますので、御使用の目的に合わせて対応をさせて頂きますのでお気軽にご相談下さい。

【放熱板接着用途】

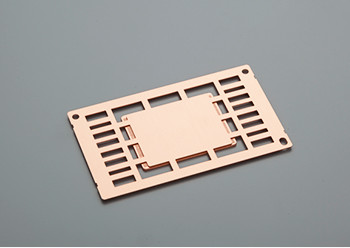

エッチング加工でお手伝いをさせて頂いておりますパワーパッケージ用リードフレームでは、発熱の課題が挙げられます。放熱特性を上げる為に、銅による放熱板を貼り付ける事が有ります。リフロー耐性を含め、ご使用環境や用途に合わせて接着シート特性・厚みを選定し、貼り合せ品を含めた複合品としてご提供させて頂きます。

【半導体PKG用接着フィルム貼付】
半導体PKGでは、多ピン化による発熱への放熱が課題となっております。その際、スティフナー・ヒートスプレッダー等のヒートシンクを搭載し、熱硬化型接着シートにて基板と接着をさせる事があります。平井精密工業では、目的に合わせた各種フィルムの形状打抜き加工から、ヒートシンク基板への接着加工を行う事が出来ます。また、ヒートシンク自体をエッチング加工で製造する事も有ります。また、ご要望によりその他部材との貼り合わせ後に窒素雰囲気での熱硬化処理も行います。冷蔵保管が必要な接着シート材料については、冷蔵管理（5℃以下）出来る環境を整えており、高品質な製品を提供する事が出来ます。

【リードフレーム樹脂封止時の裏漏れ防止】
複数の半導体チップを一括封止するＱＦＮリードフレームの製造方法において、樹脂による封止を行います。この樹脂が必要面に漏れないように、リードフレームのアウター側にポリイミドテープを貼りご提供する事が可能です。

平井精密工業は、粘着タイプ、熱硬化タイプ、熱可塑タイプなど各テープメーカーの多種多様なテープに対応し、高品質な貼付加工を実現します。エッチングフレーム以外のプレス品等のご支給頂いたフレームへのテープ貼付のみの対応も可能です。

【テープ・フィルムの打ち抜き加工】
各種テープ、PIフィルム、テフロンシートをピナクル型又はトムソン型を用いて、ご要望の形状に打ち抜き加工致します。絶縁性や固定が必要な電気・電子部品、精密部品、装置用冶具等。設計は自由、テープもご要望に合わせて対応可能です。
