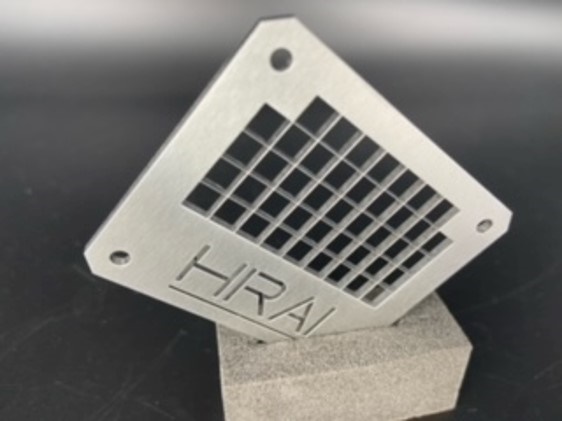

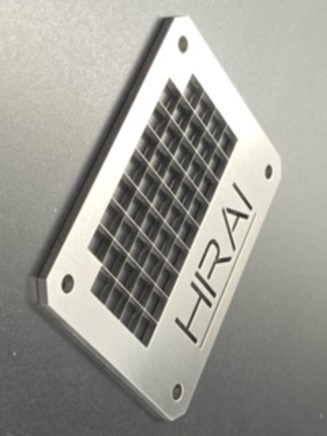

【ファイバーレーザー加工 掲載サンプル仕様】

■材質：SUS430-2B
■板厚：t2.0
■製品サイズ：50×60
■最小幅残し：0.15mm

掲載しているサンプルは板厚2mmに対し、0.15mmの残しをファイバーレーザー加工にて実現致しました。平井精密工業が得意としているエッチング加工では通常、残し幅は板厚の半分程度（板厚2mmの場合、残し幅1mm）が限界値となります。しかし、ファイバーレーザー加工では板厚に対し、10％程度（板厚2mmの場合、残し幅0.2mm）の残し幅でも形状を仕上げる事が出来ます。

【ファイバーレーザーの原理】

ファイバーレーザーは、媒質に光ファイバーを用いた固体レーザーの1種です。光ファイバーのコアには屈折率の高い希土類元素（Yb）が添加されており、光がファイバーの内部で反射し増幅させる事で出射されます。

【ファイバーレーザー加工の特徴】

レーザー加工では、プレス加工のように金型を用意する必要がなく、プログラムさえ作成すれば金型無しで加工出来る事が特徴です。初期費用が掛からない為、少量の場合エッチング加工、プレス加工に比べて短納期対応や、価格でのメリットを出す事が出来ます。
また、ファイバーレーザーのレーザー光の径はΦ0.035～φ0.17と非常に小さく、優れたビームクオリティを持つ為、複雑微細な形状でも高品質に加工する事が可能です。CO2レーザーでは加工が困難だったAⅼ（アルミ）、Cu（銅）の薄板非鉄金属の切断、微細な形状への対応も可能です。クリーンカット（窒素切断）により、ファイバーレーザー加工後の歪み、端面ヤケ、錆が少ない事に加え、平井精密工業では、厚み方向へのバリ除去まで対応を実施致します。

【対応可能材料】

SUS（ステンレス）以外にも、Aⅼ（アルミ）、Cu（銅）、真鍮、Fe（鉄）、珪素鋼板、Ti（チタン）、MO（モリブデン）、W（タングステン）、NI合金、インコネル、パーマロイ等。 こちら以外の材料についても、ご相談を頂ければ加工トライを行う事が出来ます。

【対応可能な厚み】

■SUS（ステンレス）：t0.1～t5.0
■Aⅼ（アルミ）：t0.1～t6.0　※純アルミ材は要相談。
■Cu（銅）：t0.1～t4.0
■真鍮：t0.1～t5.0
■鉄：t0.1～t9.0

【対応可能数量】

数量は1個からでも対応しております。試作だけでなく量産についても是非ご相談下さい。

【ご使用用途】

自動車部品、製造装置、治工具関連、放熱板、バスパー、端子、パワー系リードフレーム、銘板、メタルマスク、フィルター等。

【平井精密工業の特徴】

ご要望に応じてエッチング加工、ファイバーレーザー加工等、ベストな加工方法をご提案を致します。平井精密工業は、エッチング加工とファイバーレーザー加工を社内で対応しております。画像処理による位置合わせ技術を利用し、エッチング加工とファイバーレーザー加工の複合加工で3D形状（段差加工）をご提案する事が出来ます。
