平井精密工業では、検査用のフィルムゲージ、フィルムチャートをご提供する事が可能です。
仕上がり形状の寸法確認や、微細なキズやカケ、ピンポール、バリ、異物などの大きさを測定する用途としてご使用頂いております。

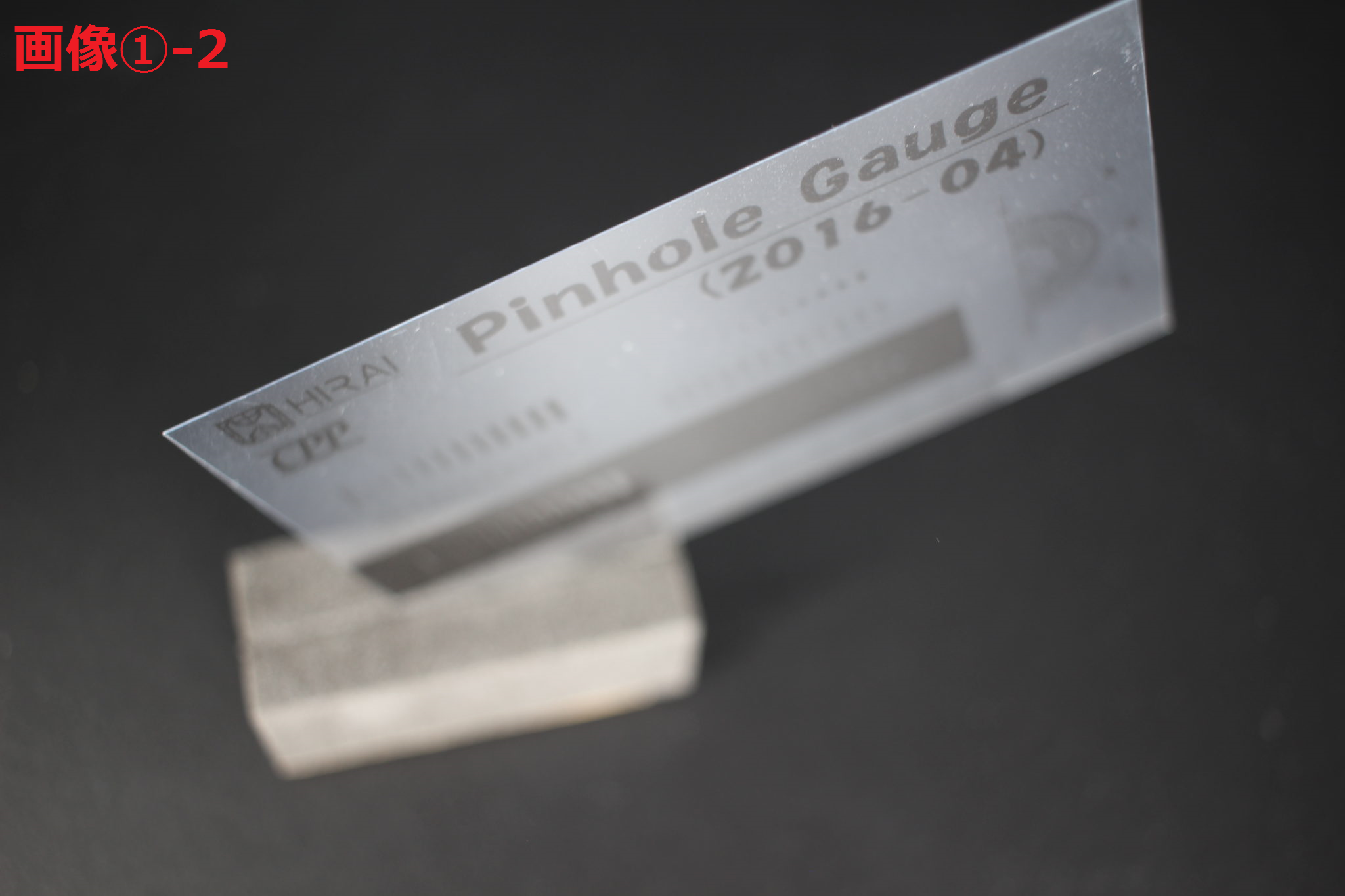

【サンプル品の仕様について（掲載画像①）】

■材質：PETフィルム（ポリエチレンテレフタレート）
■PETフィルム厚み：0.175mm
■加工サイズ：90mm×55mm　　MAXでは約600mm×700mmまで可能(要相談)
■外形カット精度：約±1mm　
■膜面：表裏どちらか指定可能
■描画精度：±0.005mm～±0.01mm
■寸法保証：フィルム材は温湿度に影響を受け伸縮するため、出荷時の寸法保証となります。

検査用フィルムゲージ
フィルムチャートについて

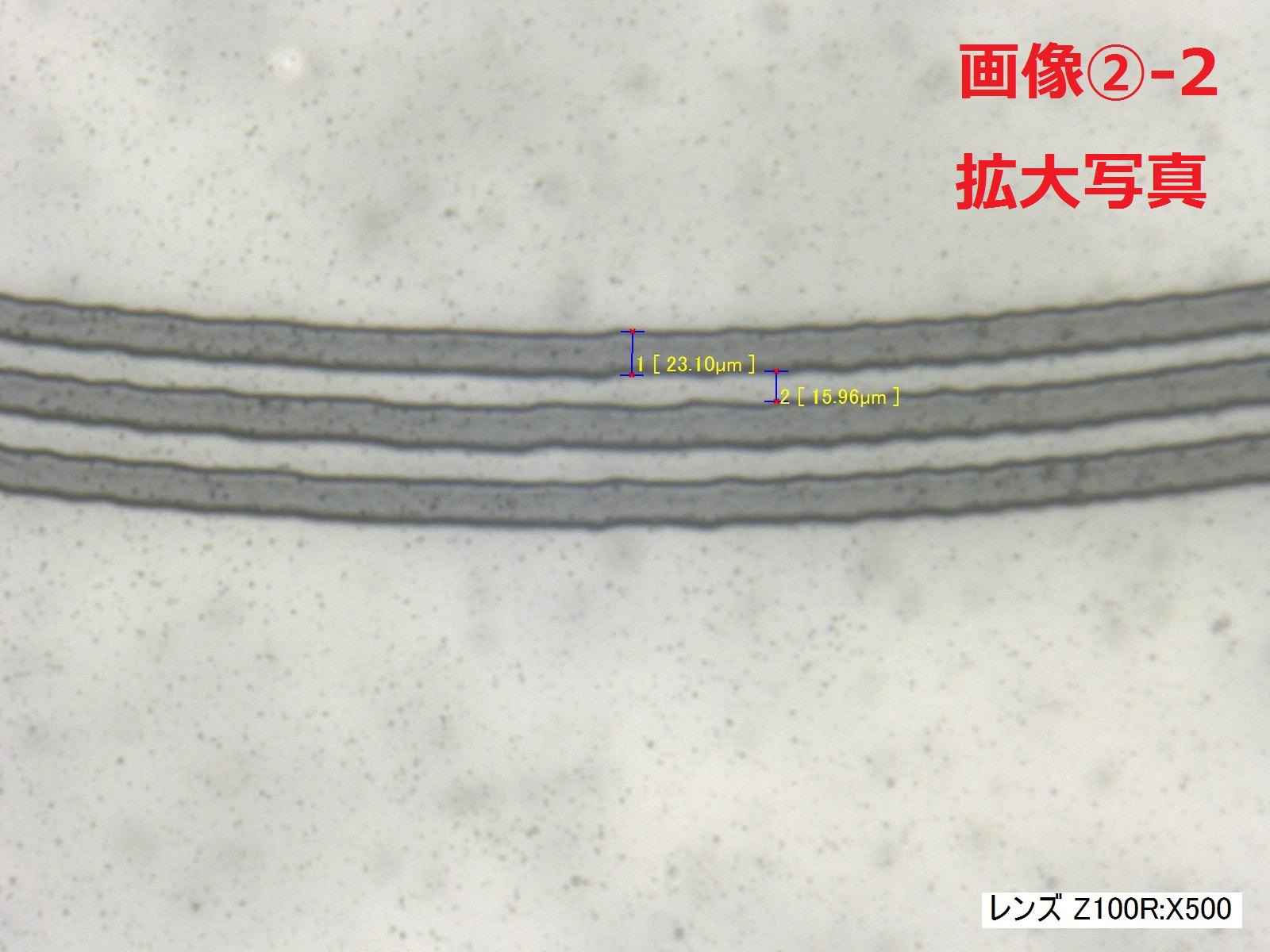

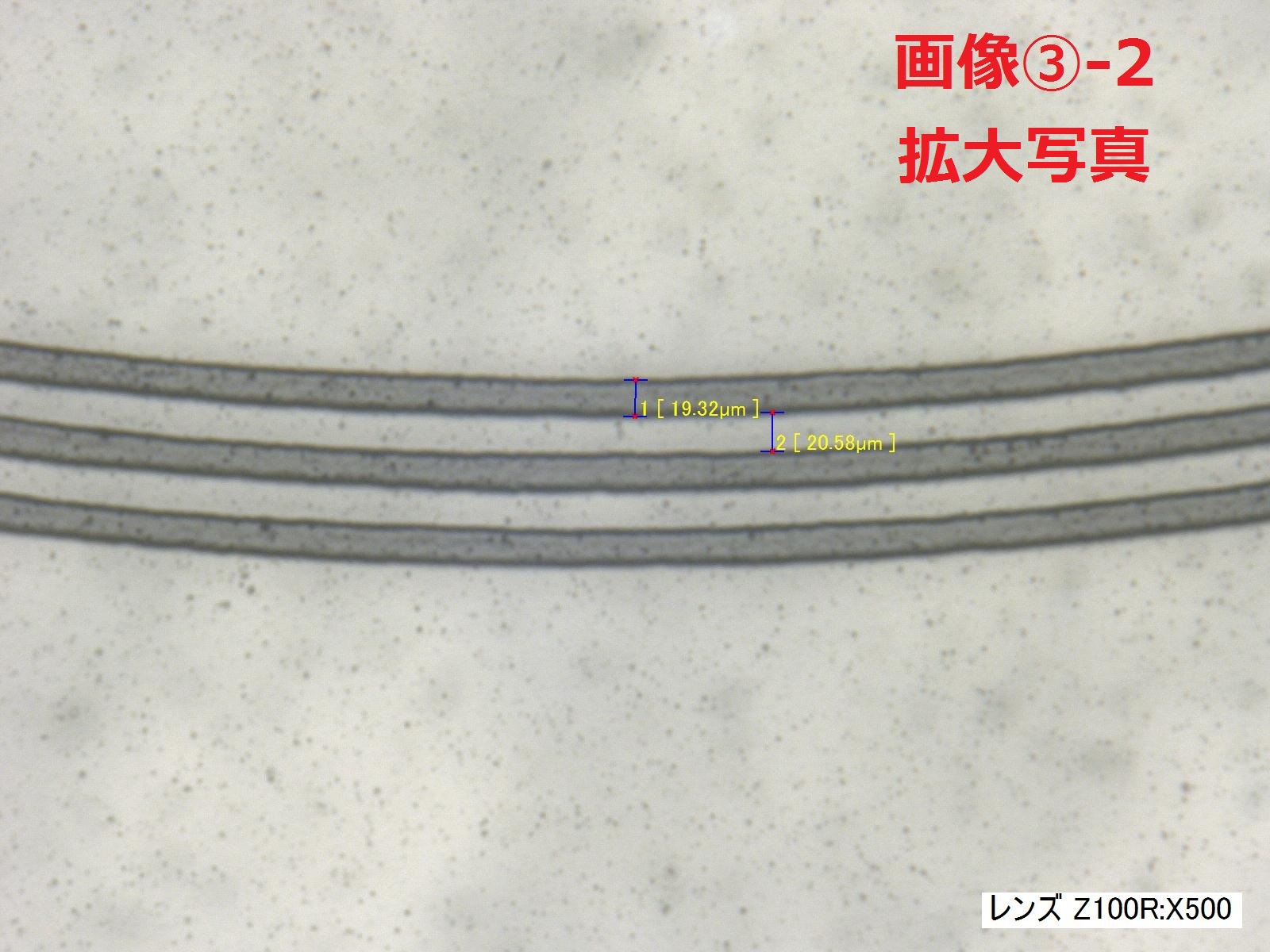

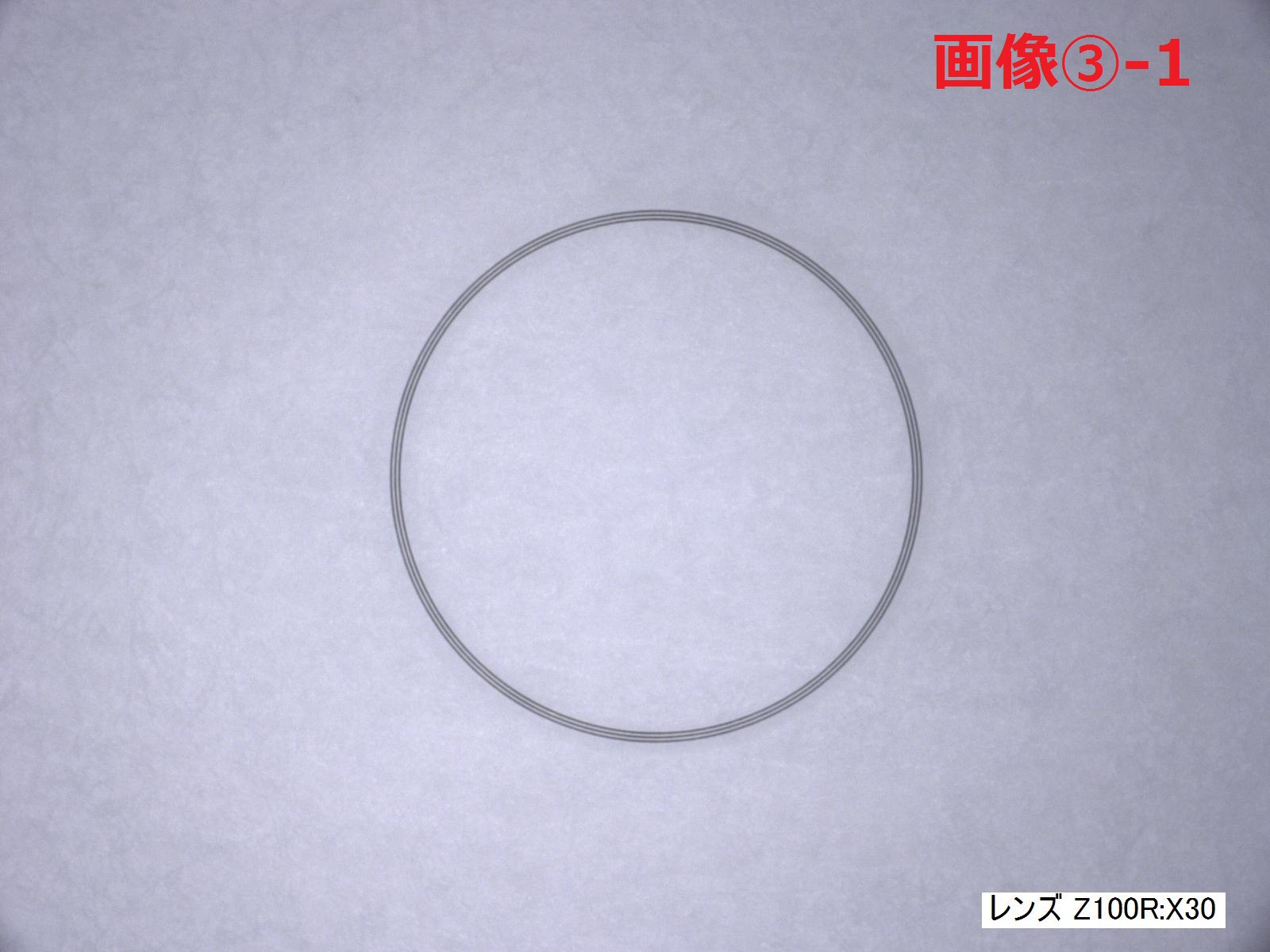

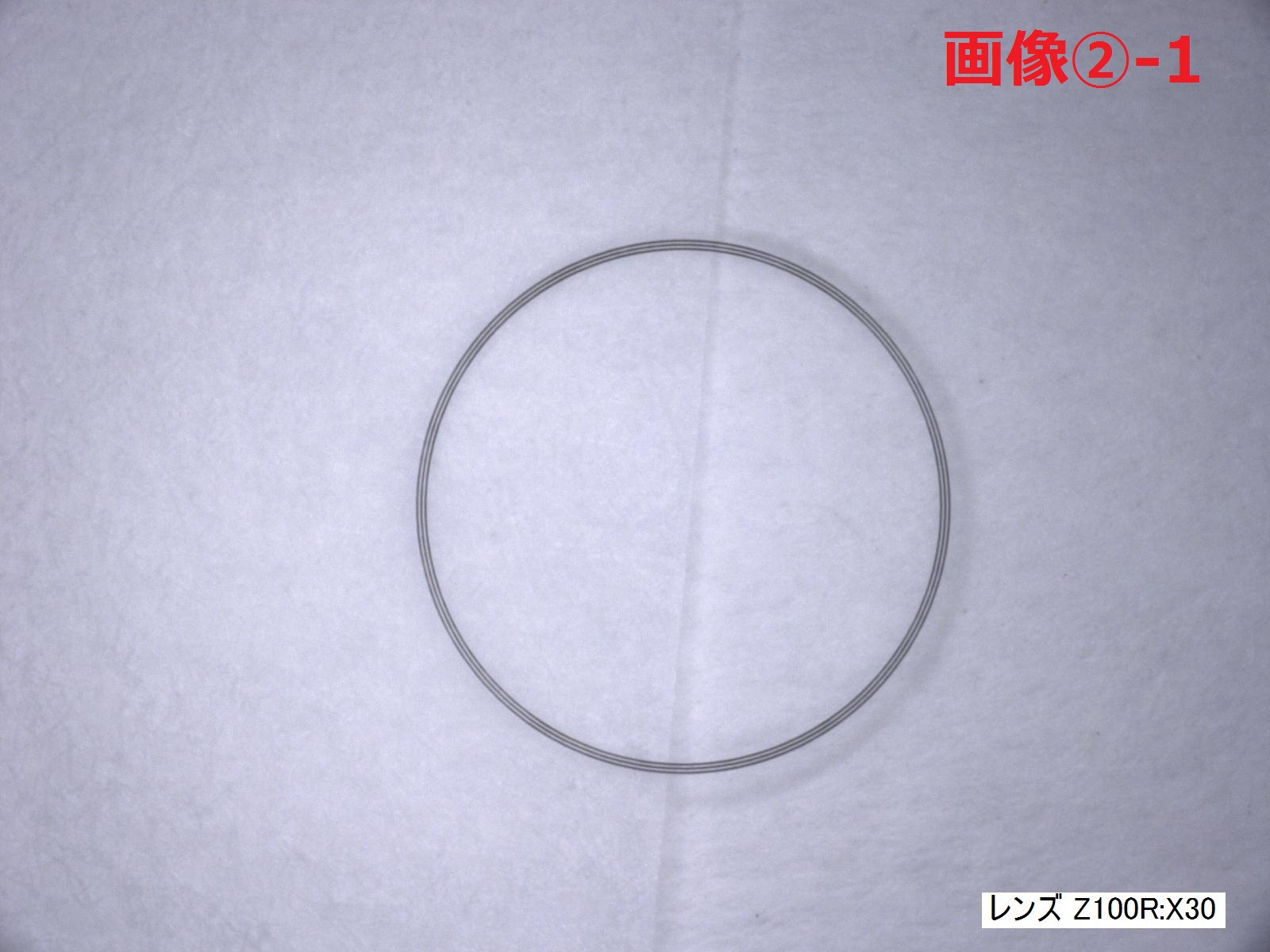

【作画モードについて　通常モード・微細モード（掲載画像②③）】

フィルムにご指定の形状を描画する規格（ライン＆スペースが20ミクロン以下）の微細な仕上がりをお求めの場合は、フィルムへの描画時の設定を切り替える事で、より微細な形状を描画する事が可能です。

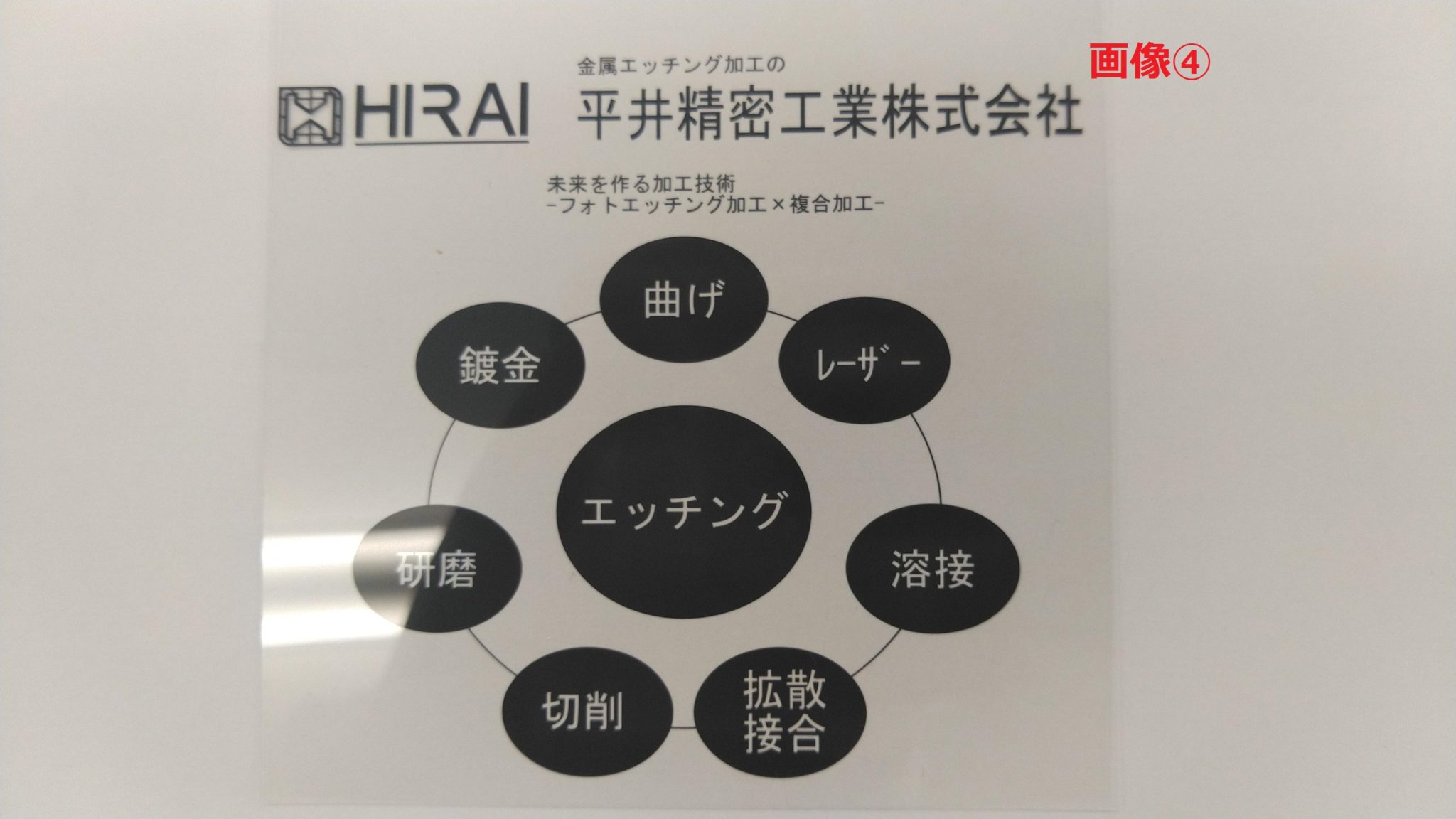

【フィルム銘鈑について（掲載画像④）】

平井精密工業では、フィルムにて銘鈑を作成させて頂きご提供も行っております。必要であればフィルムに穴あけ加工、外形加工といった対応も可能となります。

【まとめ】

平井精密工業は、金属を薬液で溶かして形状を作るエッチング加工を中心に金属加工をメインに行っているメーカーとなります。そのエッチング加工以外にファイバーレーザー加工、ワイヤー放電加工、切削加工等の機械加工の対応も行っております。
また、エッチング加工に付加価値を付けたスポット溶接加工、熱圧着、拡散接合、接着シートを使用した貼り合わせや、ブラスト加工、電解研磨、化学研磨、メッキなどの表面処理も対応を行っております。
様々な金属材料を保有している事も平井精密工業のメリットとなります。
社内加工以外にも、協力会社様とのネットワークを持っておりますので、弊社内の加工で完結せずに、二次加工、三次加工まで含めたご提供も対応が可能です。

是非、ご相談案件が有りましたら、お声を掛けて頂けますよう宜しくお願い致します。
