【自動車産業への展開】

平井精密工業では、エッチング加工・メッキ加工・機械加工等を用いて自動車産業向けに様々な部品を製作しております。今回はその一部をご紹介させて頂きます。



■エッチングヒーター（面状）

使用例：エンブレム。ヘッドランプ・テールランプ。センサー周り等。
特徴：SUS、ニクロム、Cuの金属をフイルム上にパターニングしたヒーターの為、早いレスポンスで昇温・温度コントロールをする事が可能です。またフレキシブル性がある事から、被覆材によっては自由に折り曲げる事も出来、曲面への設置も可能となります。各ユーザー様が設計頂いた配線形状にエッチング加工対応しています。

エッチングヒーターの詳細：→　https://www.hirai.co.jp/case/3000/

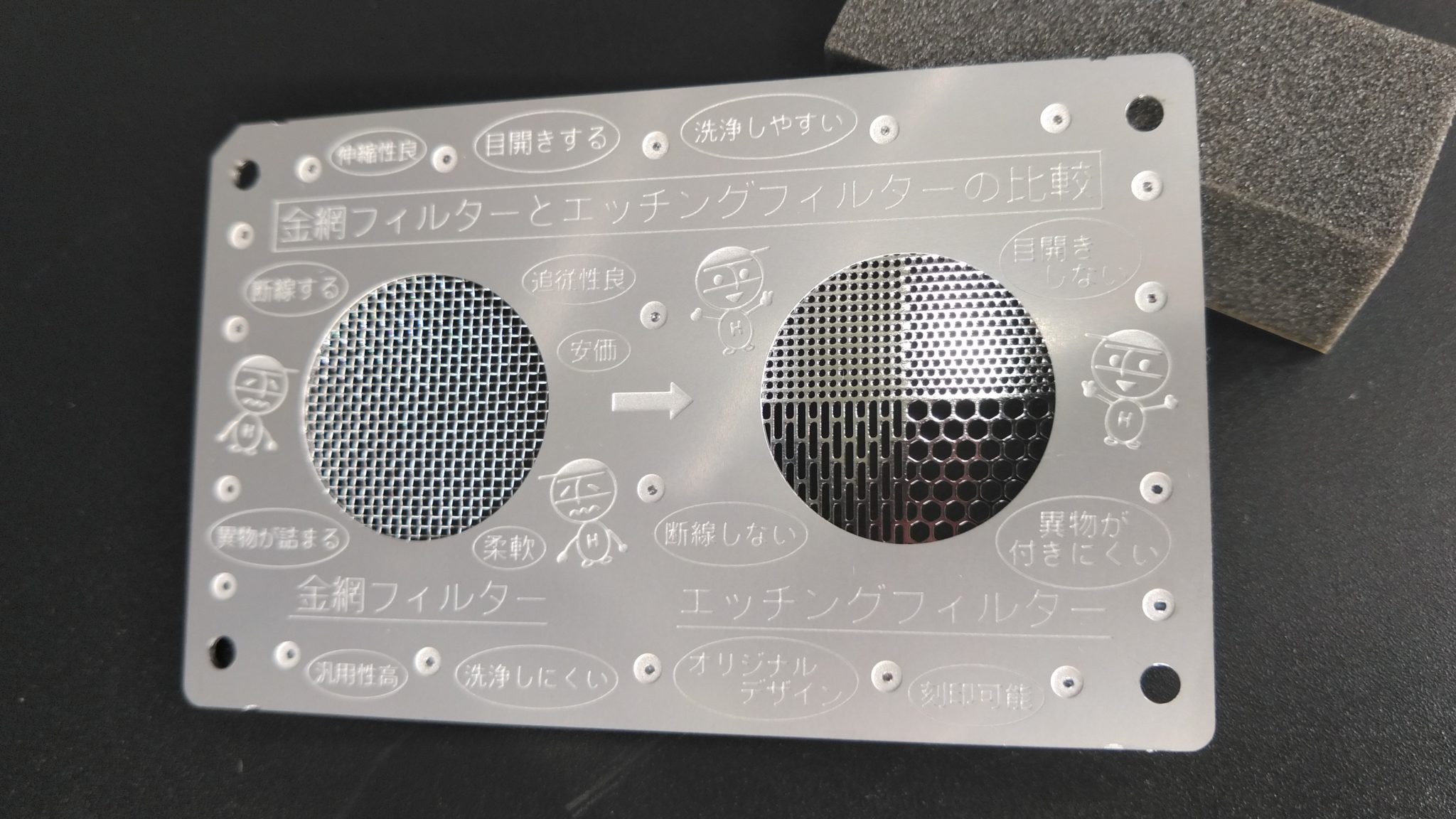

■エッチングフィルター（メッシュ）

使用例：オイルフィルター。スピーカーメッシュ。
特徴：エッチング加工は、薬品で溶かして加工致しますので、厚み方向のバリが発生しません。エッチングフィルターは、金網フィルターのように編み込みによる成形ではなく、一枚板に穴を腐食させて形状を再現している事から、目開きやほつれが起きにくいです。外形やメッシュサイズ、配列等も自由に設計する事が可能です。微細な穴径にもチャレンジが可能ですので、お気軽にご相談下さい。

エッチングフィルターと金網フィルターの比較：→　https://www.hirai.co.jp/case/2692/

微細な穴径の詳細：→　https://www.hirai.co.jp/case/3334/

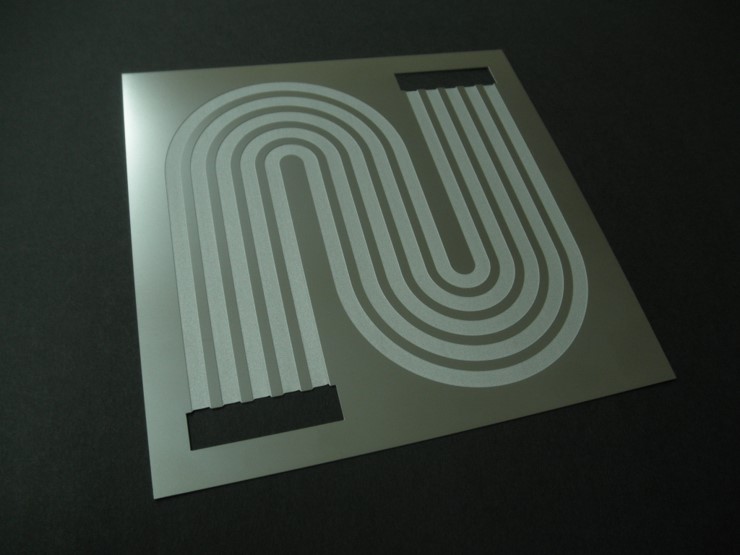

■エッチングセパレータ

使用例：燃料電池等。
特徴：エッチング加工は、切削加工などの機械加工と異なり、物理的な力や熱による影響を受けません。その為、反りや歪みが発生しにくいといったメリットが有ります。
また、ハーフエッチング加工により、様々なデザインの流路形状を加工可能です。設計次第では、エッチング加工とレーザー加工等を複合的に組み合わせて対応しています。拡散接合加工を用いた複数枚の板の積層も対応可能です。

エッチングセパレータ詳細：→　https://www.hirai.co.jp/case/2871/

拡散接合の詳細：→　https://www.hirai.co.jp/case/2590/



■エッチング加工による装飾品

使用例：スカッフプレート。メーターパネル等。
特徴：エッチング加工は貫通形状だけでなく、非貫通の掘り込み加工（ハーフエッチング）にて、深さ（深度）を調整し、文字や柄などの加工が可能です。また、ハーフエッチングで彫り込んだ文字に黒インクで色を入れる事で、金属製の高級感のある銘板を作製する事が出来ます。

装飾品の詳細：→　https://www.hirai.co.jp/case/3006/

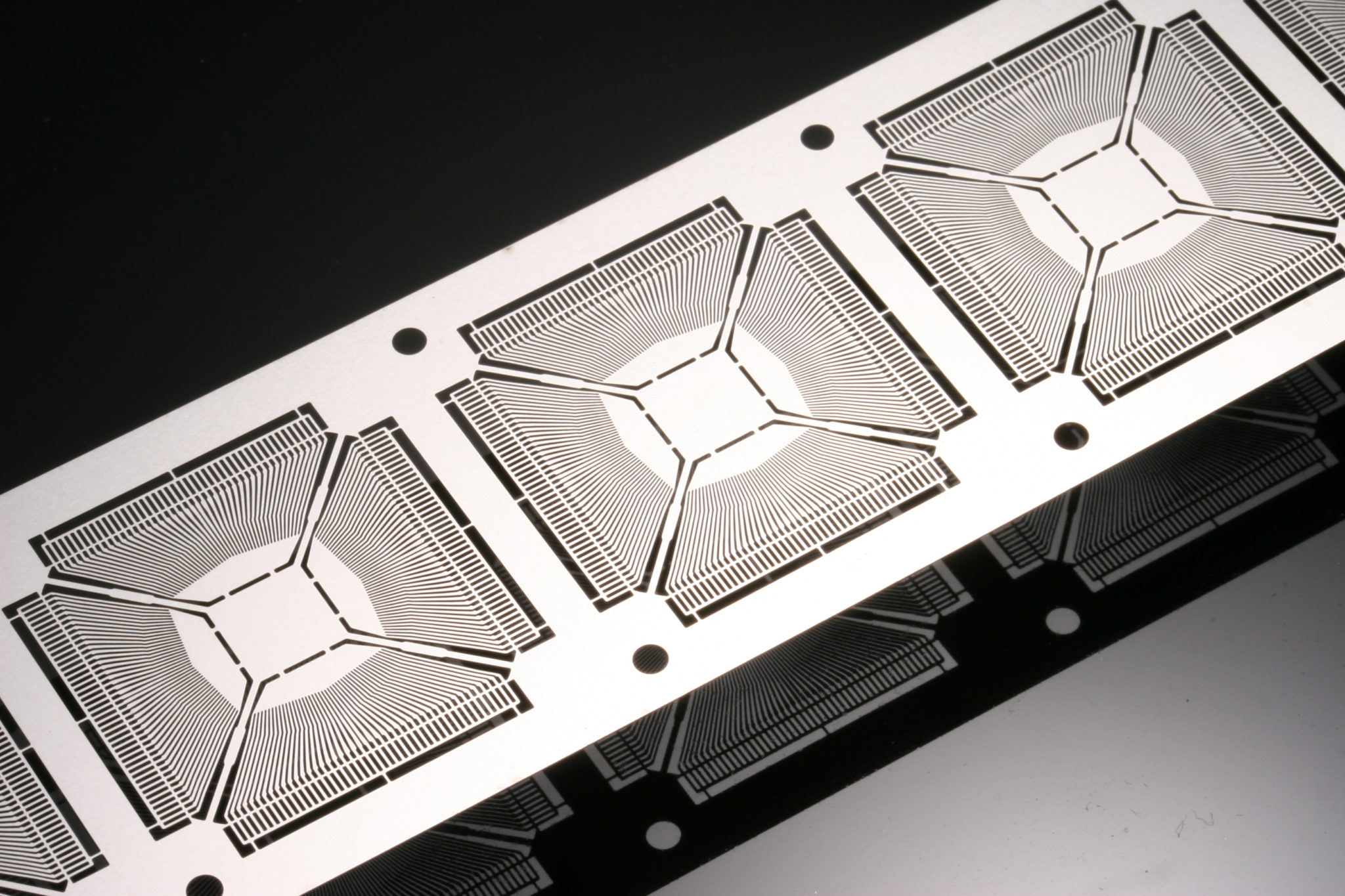

■エッチングリードフレーム・バスバー・端子

使用例：カメラ。LiDAR。ディスプレイ。ヘッドライト。その他電装部品等。
特徴：半導体用のリードフレームに使用される金属は、主にNi合金（コバール、42アロイ）や銅合金が用いられます。平井精密工業では、いずれも材料を常備しており、エッチング加工の対応が可能です。板厚も様々なラインナップを揃えております。また鍍金加工・曲げ加工まで一貫して対応可能です。

リードフレームの詳細：→　https://www.hirai.co.jp/case/2833/

鍍金加工の詳細：→　https://www.hirai.co.jp/case/2870/



平井精密工業では、試作（1個）～中量産までご要望の数量に合わせて対応可能となります。お気軽にご相談下さい。
